导语
“三水准抗震设防,两阶段抗震设计”是我国现阶段的基本抗震设计思想。对建筑结构进行罕遇地震作用下的弹塑性阶段变形验算即与“大震不倒”的第三水准设防目标相对应。相比于弹性分析,弹塑性分析经常让工程师摸不着头脑。其实不然,掌握了几个概念后,弹塑性分析也就没那么复杂了。
1 弹性与弹塑性
弹塑性分析与弹性分析的区别主要在三个方面:计算模型、材料本构、计算方式。
分析方法 | 弹性分析 | 弹性分析 |
---|---|---|
计算模型 | 不考虑钢筋 | 钢筋+混凝土 |
材料本构 | 线弹性 | 非线性 |
计算方法 | 静力、CQC | 显式或隐式积分 |
2 弹塑性分析模型
弹塑性分析计算模型采用钢筋(型钢)+混凝土的组合模型,考虑钢筋与混凝土材料的共同作用对结构性能的影响。材料本构关系为非线性本构,不仅考虑材料的弹性模量,还考虑材料的屈服、强化、损伤、破坏等特性。弹塑性动力时程分析采用显示或隐式积分方式计算。
3 地震加载条件

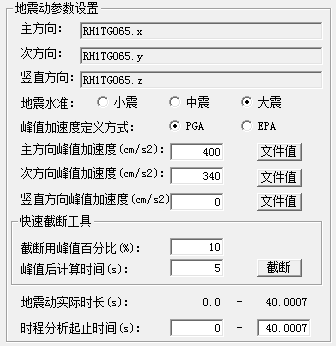

弹塑性动力时程分析采用地震波加载,一般超限审查中采用双向或三向地震波加载,主方向地震波峰值一般根据《高规》表4.3.5设定,主方向为水平方向的工况三个方向地震动比值一般为1:0.85:0.65(一般以X或Y向为主方向,特殊情况下还需增加斜交方向工况)。对于特殊结构还需进行竖向地震为主工况分析,三向比例一般为0.4:0.4:1。
4 弹塑性分析软件
目前常用的弹塑性分析软件主要有:ABAQUS、Perform-3D、SAUSAGE、ETABS、Midas、EPDA、GSNAP等。各种软件分析模型及分析方法均有所差别,如下表:
软件 | ABAQUS | PERFORM-3D | SAUSAGE | ETABS | MIDAS | EPDA | GSNAP |
---|---|---|---|---|---|---|---|
梁柱单元 | 纤维素单元 | 塑性铰单元或纤维素单元 | 纤维素单元 | 塑性铰单元 | 塑性铰单元 | 纤维素单元 | 纤维素单元 |
剪力墙单元 | 壳单元损伤模型 | 纤维素单元 | 壳单元损伤模型 | - | 纤维素单元 | 弹塑性墙元模型 | 弹塑性墙元模型 |
5 分析结果评价

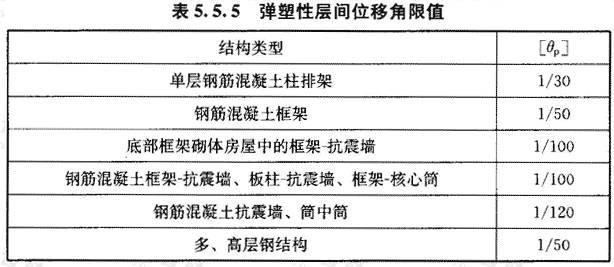

弹塑性分析结果主要包括结构整体性能和构件性能两部分。 结构整体性能包括结构弹塑性耗能机制、层间位移角、顶点位移时程、结构层剪力、基底剪力时程等。结构最大层间位移角一般需满足《抗规》表5.5.5的规定,结构弹塑性基底剪力一般为小震计算结果的3~6倍。
6 构件性能

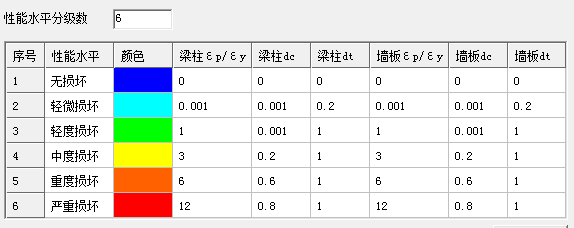

构件性能主要包括结构各种构件混凝土损伤情况、钢筋和钢材塑性应变情况以及特殊构件变形情况等。 以此判断结构是否满足结构性能设计要求。构件的损坏主要以混凝土的受压、受拉损伤因子及钢材(钢筋)的塑性应变程度作为评定标准,并与《高规》表3.11.2中构件的损坏程度对应。
结语
总的来说,在理论上,弹塑性分析复杂程度远远大于弹性分析。但随着软件技术的进步以及实践经验的积累,弹塑性分析的应用技术壁垒已经大大缩小,使用也更加便捷快速,结构工程师在一定的理论基础上,选用合适的分析软件,弹塑性分析也没有那么复杂!
